مفاهیم و پارامترهای اساسی فیلترهای نوری چیست؟

1. با توجه به فیلتر تشخیص باند طیفی:



با توجه به طول طیف (یعنی منطقه ای که طیف در آن قرار دارد)، فیلترها به فیلترهای فرابنفش، مرئی، مادون قرمز نزدیک، مادون قرمز و مادون قرمز دور تقسیم می شوند.



محدوده طول موج طیفی به شرح زیر است:



فیلترهای UV 180 ~ 400 نانومتر

فیلترهای قابل مشاهده 400 ~ 700 نانومتر

فیلترهای مادون قرمز نزدیک 700 تا 3000 نانومتر

فیلترهای مادون قرمز 3000 نانومتر ~ 10 میلی متر بالاتر





2. فیلترها را با ویژگی های طیفی تشخیص دهید:



فیلترهای باند، فیلترهای قطع، فیلترهای طیفی، فیلترهای چگالی خنثی، فیلترهای بازتابی و فیلترهای منفی.



مفاهیم و پارامترهای اساسی فیلترهای نوری چیست؟



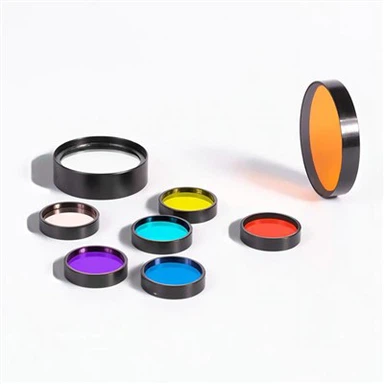

نوع باند گذر: نور باند طول موج انتخاب شده از آن عبور می کند و نور خارج از باند عبور قطع می شود. شاخص نوری آن عمدتاً طول موج مرکزی (CWL) و نیم پهنای باند (FWHM) است. به باند باریک و پهن باند تقسیم می‌شود—مثلاً فیلتر باند باریک 808، NBF-808.



نوع گذر با طول موج کوتاه (که گذر با طول موج کم نیز نامیده می شود):نور کوتاه‌تر از طول موج انتخابی عبور می‌کند و نوری طولانی‌تر از طول موج قطع می‌شود—مثلاً فیلتر قطع مادون قرمز، IBG-650.



نوع گذر با طول موج بلند (که گذر طول موج بالا نیز نامیده می شود): طولانی تر از طول موج انتخاب شده عبور نور، کوتاهتر از طول موج قطع نور. به عنوان مثال، فیلتر انتقال مادون قرمز، IPG-800.





3. فیلترها را با توجه به مواد فیلم تشخیص دهید:



فیلترهای فیلم نرم، فیلترهای فیلم سخت;



فیلترهای فیلم نرم عمدتاً در آنالایزرهای بیوشیمیایی استفاده می شوند. فیلترهای فیلم سخت به سختی فیلم و مهمتر از آن آستانه آسیب لیزری آنها اشاره دارد، بنابراین به طور گسترده در سیستم های لیزری استفاده می شود.





4. اصطلاحات مربوط به فیلتر:



طول موج مرکز (CWL):طول موج مورد استفاده در کاربرد واقعی فیلتر، مانند مقدار پیک اصلی منبع نور لامپ LED 850 نانومتر است، تقاضا برای طول موج مرکزی 850 نانومتر است.



انتقال (T):با فرض اینکه مقدار اولیه نور 100 درصد باشد، پس از عبور از فیلتر، از طریق ارزیابی تنها 85 درصد تلفات وجود دارد، پس عبور نوری فیلتر تنها 85 درصد است، به عبارت ساده، افت چقدر است. ، همه ما امیدواریم که هر چه کوچکتر، بهتر انجام دهیم.



حداکثر انتقال (Tp) > 85 درصد:بیشترین مقداری که فیلتر می تواند پس از از دست دادن انتقال دهد بالای 85 درصد است.



FWHM:به بیان ساده، این طول موج مربوط به 1/2 از بالاترین میزان عبور است، و مقدار طول موج های چپ و راست کم می شود، به عنوان مثال، مقدار پیک 90 درصد، 1/2 برابر 45 درصد، و چپ و راست است. طول موج های مربوط به 45 درصد 800 نانومتر و 850 نانومتر و نیمی از پهنای باند 50 نانومتر است.



مسدود:انتقال متناظر با ناحیه مسدود شده از آنجایی که میزان انتقال به 0 درصد می‌رسد، دانستن اینکه خورشید می‌تواند درختان زیرزمینی را به زغال چوب تبدیل کند، چالش برانگیز است. تنها تکیه بر این لایه نازک برای پوشاندن همه چیز بسیار دشوار است، و ما فقط می توانیم آن را از طریق نرخ کوچکتر، بهتر انتخاب کنیم. یعنی ما نمی‌خواهیم نرخ عبور طیفی تا حد امکان کم باشد.



نوار برش:کوچکترین ناحیه قابل قبول از طول موج های ناخواسته.



پوشش سخت:آبکاری مواد اکسیدی (مانند Ta2O5، SiO2 و غیره).



پوشش نرم:علاوه بر مواد اکسیدی مانند فلوراید (MgF2)، سولفید، طلا، نقره، آلومینیوم و غیره.



فیلم بهبود انتقال (AR):فیلم انعکاس کاهش یافته نفوذ نور را افزایش می دهد به طوری که موثرترین استفاده از انرژی نور است.



BBAR:فیلم افزایش انتقال باند پهن پشت.



بازتاب بسیار زیاد (HR):نور از طریق یک طول موج خاص باز می گردد یا بیشتر بازتاب می شود، مانند استفاده معمول از آینه ها.



انتقال بالا (HT):نور از طریق یک طول موج خاص تلفات کمتری دارد، مانند استفاده معمول از پنجره شیشه ای، که متعلق به نور مرئی با عبور بالا است.
